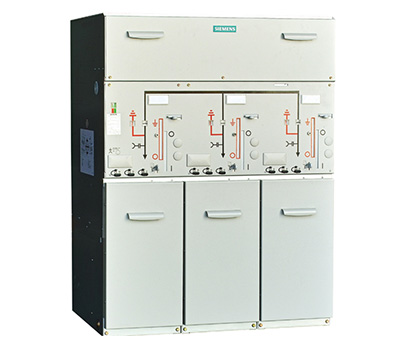

固體絕緣環網柜是一種集外固封，絕緣母線及組合單元小型化三種技術于一體，開關與高壓帶電部件采用環氧樹脂進行整體澆注，以環氧樹脂固封作為帶電體對地及相間絕緣的新型配電設備。固體絕緣環網柜不排放任何有毒物質，無漏氣爆炸與內部燃弧的隱患，具有絕緣性能高，整體強度高，免維護等特點。

會根據不同的配置，可實現開斷負荷電流、開斷短路電流、雙電源進線手動與自動切換、電流速斷保護、小電流接地系統的單相接地保護、通信等功能。

固體絕緣環網柜分為：V單元（斷路器單元）、C單元（負荷開關單元），F(xiàn)單元（組合電器單元），每個單元可以單獨使用也可自由擴展，其結構分為儀表室，操作機構，一次部份。儀表室可配備微機保護裝置（控制器），機構為專用的彈簧操作機構，一次部份采用APG自動凝膠工藝，將開關和滅弧室完全固封在環氧樹脂中，并有專用接頭和母線相連。

滅弧室的設計開關選用的滅弧室采用專用的銅鉻觸頭材料，R型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力及穩定性、電壽命、溫升以及絕緣水平都教之前的滅弧室(銅鋁觸頭材料、杯狀縱磁場觸頭結構、以及不完全一次封排工藝)有了明顯提高。
