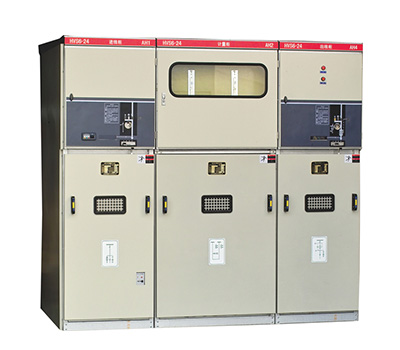

HVS6-24六氟化硫高壓環網柜
-
- 產品概述
- XGN15-24型六氟化硫環網開關設備（以下簡稱環網柜），是新一代以六氟化硫負荷開關為主，可配置斷路器、隔離開關、電流互感器、電壓互感器、避雷器等電器元件。整柜采用空氣絕緣、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備，具有外形美觀、結構簡單、體積小、操作靈活、聯鎖可靠等特點。
本環網柜適用于三相交流50Hz，額定電壓12KV的環網供電系統中，廣泛應用于工業及民用電纜環網及供電末端工程。特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、隧道、風力發電等。
-
質量標準
本產品符合GB/T 11022、GB3906、GB3804等標準。
正常使用條件
·海拔高度：普通型≤1000m，高海拔型≤4000m；
·環境溫度：上限+40℃，下限-35℃，日平均值不超過+35℃；
·相對濕度：日平均相對溫度≤95%，月平均相對濕度≤90%；
·地震烈度：不超過8級；
·周圍空氣不受腐蝕性氣體或可燃性氣體、水蒸汽等明顯污染。
項目 單位 參數 額定電壓 KV 24 額定頻率 Hz 50 額定電流 主母線 A 630 分支母線 A 630 Imin額定短時工頻耐受電壓 相間、對地 KV 65 斷口 KV 125 額定雷電沖擊耐受電壓（峰值） 相間、對地 KV 79 斷口 KV 145 額定短時耐受電流 主回路 KA 20/3S 接地開關 KA 20/3S 額定峰值耐受電流 主回路 KA 50 接地開關 KA 50 額定短路關合電流（峰值） KA 50 額定有功負載開斷電流 A 630 額定閉環開斷電流 A 630 額定轉移電流 A 1400 額定電纜充電開斷電流 A 10 機械壽命 負荷開關 次 5000 接地開關 次 3000 外殼防護等級
IP3X 同類產品
-
