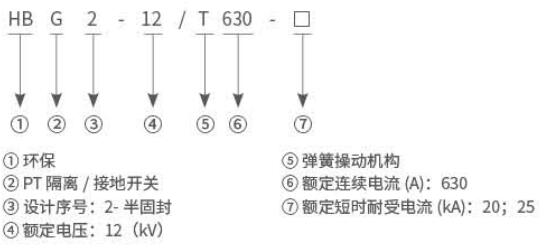

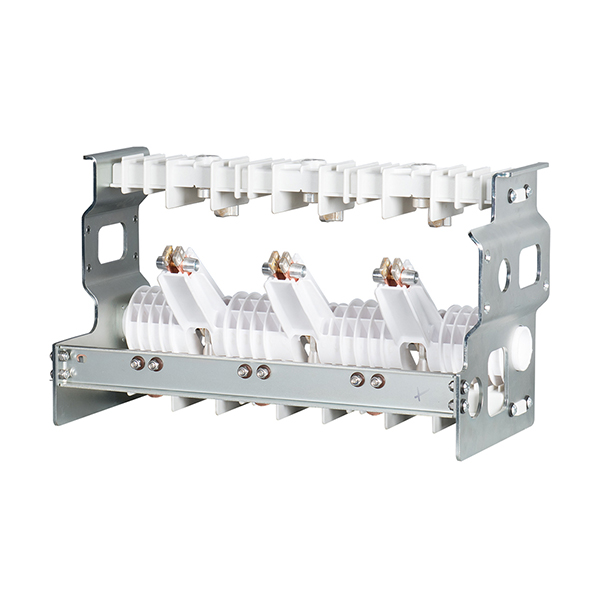

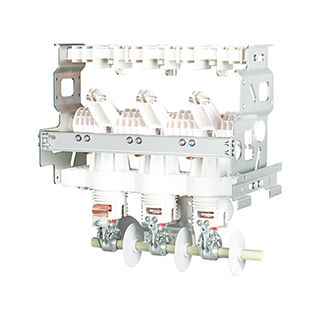

型號及其含義
執行標準
GB/T 1985 高壓交流隔離開關和接地開關
DL/T 486 高壓交流隔離開關和接地開關
使用環境條件注意事項
海拔高度不超過2000m,耐受地震能力(水平加速度) 2m/s2;
周圍空氣溫度不超過+50°C，且在24小時內測得最低氣溫不低于-40°C;
經常劇烈震動場所，存在明顯影響性能的水蒸氣、氣體、化學腐蝕沉淀、鹽霧、灰塵污垢的場所及爆炸、火災危險環境不適合使用。
技術參數
|
額定電壓
|
12kV
|
額定連續電流
|
630A
|
|
額定頻率
|
50Hz
|
電壽命
|
接地短路關合能力
|
5/E2 (次)
|
|
額定短時耐受電流
(有效值)及持續時間
|
主回路/接地開關
|
20/4; 25/4 (kA/s)
|
|
接地連接回路
|
17.4/2; 21.75/2 (kA/s)
|
|
額定峰值耐受電流
|
主回路/接地開關
|
50; 63 (kA)
|
|
接地連接回路
|
43.5; 54.8 (kA)
|
|
機械壽命
|
隔離/接地開關
|
5000 (次)
|
|
絕緣試驗
|
主回路1min工頻耐壓:
相間、對地/斷口
|
42/48 (kV)
|
主回路雷電沖擊(12/50us)
耐壓:相間、對地/.斷口
|
75/85 (kV)
|
|
輔助控制回路1min工頻耐壓
|
2 (kV)
|
|
輔助回路控制電壓（V）
|
24、48、110、220DC
|
|
110、220AC
|

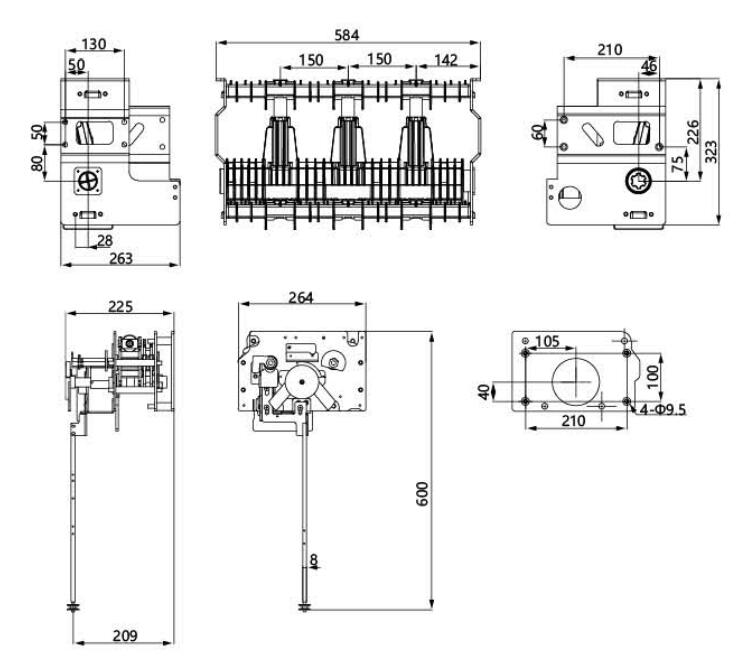

外形及安裝尺寸
操作程序
將機構安裝固定在開關本體上，用專用操作手柄插入到機構隔離操作軸，順時針旋轉約75°完成隔離合閘操作，逆時針旋轉約75°完成隔離分閘操作。
用專用操作手柄插入到機構接地操作軸，逆時針旋轉約75°完成接地合閘操作,順時針旋轉約75°完成接地分閘操作。
